DJI D-RTK 3
DJI D-RTK 3
Compatibiltate
Compatibiltate
Modul Base Station
Enterprise:
DJI Matrice 4 series
DJI Matrice 3D/3TD*
Matrice 300/350 RTK*
Matrice 30 Series*
DJI Mavic 3 Enterprise Series*
Agriculture:
T60*
T50/T25*
T40/T20P*
DJI FlyCart 30*
Cinema:
DJI Inspire 3*
* În prezent, este acceptată doar calibrarea manuală D-RTK cu 3 poziții. Consultați actualizările oficiale pentru îmbunătățiri viitoare ale caracteristicilor.
Modul stație releu
Suporta Matrice 4E/Matrice 4T
Modul stație Rover
Suportă Bluetooth 5.1, compatibil cu Android 10 și versiuni ulterioare*
* Consultați lista de telefoane de compatibilitate testată pe pagina de descărcare pentru detalii.

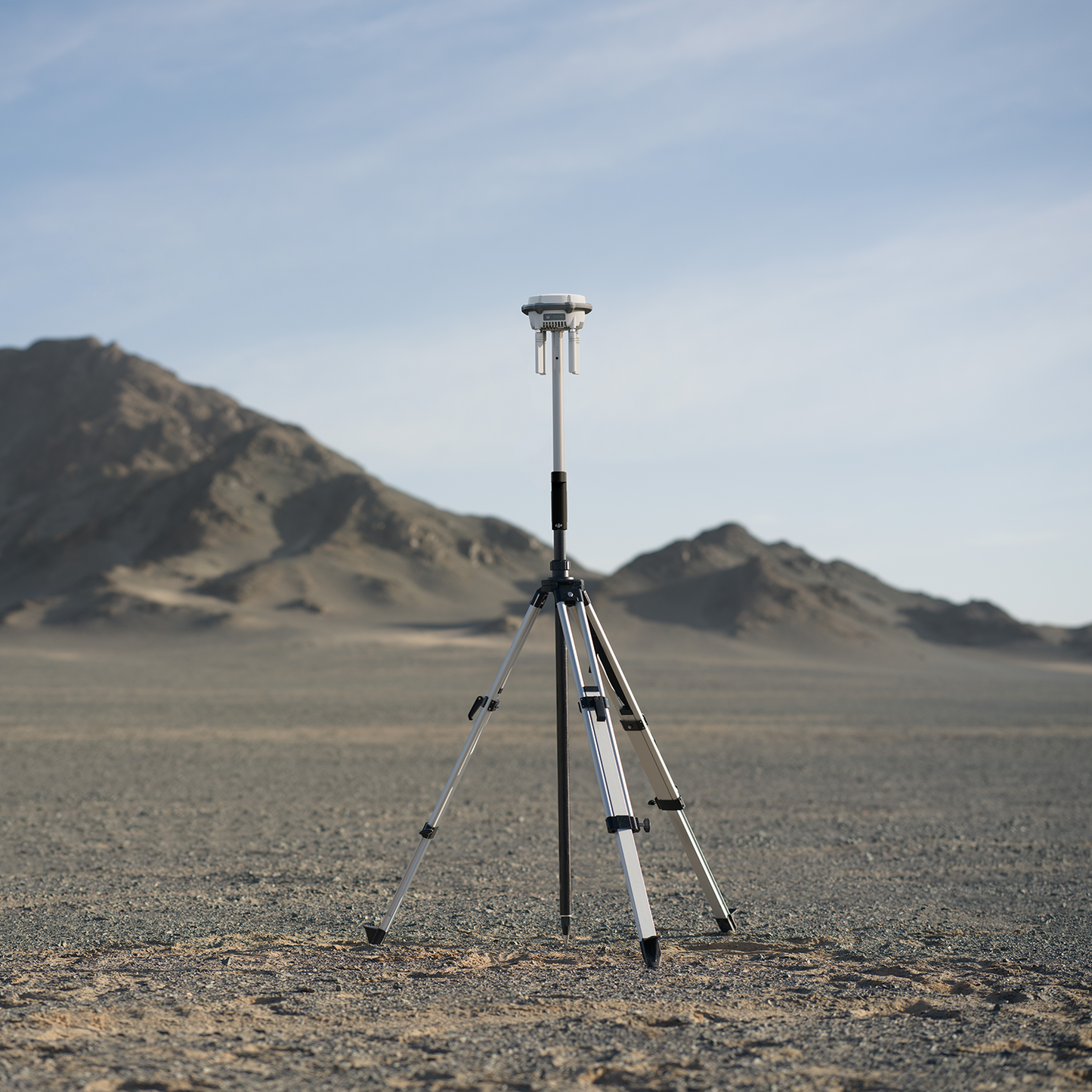

Noul DJI D-RTK 3 integrează antene și module de recepție de înaltă performanță, capabile să urmărească și să rezolve date de la principalele sisteme globale de navigație prin satelit. Suportă mai multe legături de transmisie de date și poate analiza poziția și orientarea dispozitivului prin unitatea sa de măsurare inerțială de înaltă performanță încorporată.
Cu aceste caracteristici remarcabile, poate servi drept stație de bază pentru a oferi poziționare centimetrică pentru mai multe drone simultan sau poate extinde raza de operare a dronelor în modul stație releu. În plus, noul mod de stație rover, combinat cu aplicația DJI ENTERPRISE și DJI Terra, oferă o soluție unică pentru aplicații de cartografiere aeriană de înaltă precizie.
Modul Base Station, suportă operarea simultană a mai multor modele
D-RTK 3 acceptă noua transmisie video O4 Enterprise cu patru antene direcționale externe, permițând transmisie video de 15 km [1] în modul de difuzare a stației de bază, asigurând în același timp semnale stabile în toate direcțiile. Operatorii trebuie să configureze doar o singură stație multifuncțională D-RTK 3 fără configurație suplimentară, permițând mai multor drone să se conecteze la stația de bază și să acceseze poziționarea la nivel de centimetru.
-
Modul Relay Station
Comutați D-RTK 3 în modul Stație releu [2] și configurați-l într-o locație ridicată în zone cu obstacole semnificative ale semnalului, cum ar fi mediile urbane sau văile. Acest lucru va spori distanța de transmisie video și va extinde raza de operare a seriei Matrice 4 până la 25 de kilometri [3].
-
Modul Rover
Pe lângă faptul că servește drept stație de bază, D-RTK 3 poate fi folosit și ca stație rover pentru a colecta coordonatele punctelor de control, îmbunătățind acuratețea studiului aerian UAV și îmbunătățind precizia inspecției.
-
D-RTK 3 acceptă detectarea obstacolelor cu seria Matrice 4, permițând calcule în timp real ale obstacolelor și ale calității semnalului între stația de releu, telecomandă și dronă. Operatorii pot ajusta poziția dronei pe baza solicitărilor de la telecomandă pentru a asigura o calitate optimă a comunicației.
Performanță și Poziționare Precisă
D-RTK 3 folosește o antenă dielectrică de aer cu un design de filtrare, urmărind eficient sateliții de joasă altitudine. Precizia centrului de fază al antenei este menținută la un nivel milimetric, asigurând o rezistență puternică la interferența cu mai multe căi și permițând poziționarea de înaltă precizie chiar și în medii complexe.
Cu modulul receptor încorporat, D-RTK 3 poate primi date satelitare de la cinci sisteme de satelit majore în nouăsprezece puncte de frecvență. În comparație cu RTK de rețea, D-RTK 3 oferă rezultate de poziționare mai precise și mai stabile sub efecte ionosferice.
-
Poziționare precisă a punctelor autonome (PPP)
D-RTK 3 utilizează soluția proprie PPP a DJI, permițând convergența automată bazată pe satelit*. Oferă poziționare gratuită la nivel de decimetru chiar și în condiții dificile de rețea.
* În prezent acceptă numai BeiDou PPP-B2b. -
Calibrare în rețea de înaltă precizie
D-RTK 3 poate primi date RTCM și obține automat coordonatele și pozițiile corecte prin intermediul rețelei. Când este utilizat în aer liber, poate obține o poziționare de precizie la nivel de centimetru fără a măsura în prealabil locația punctului de configurare.
-

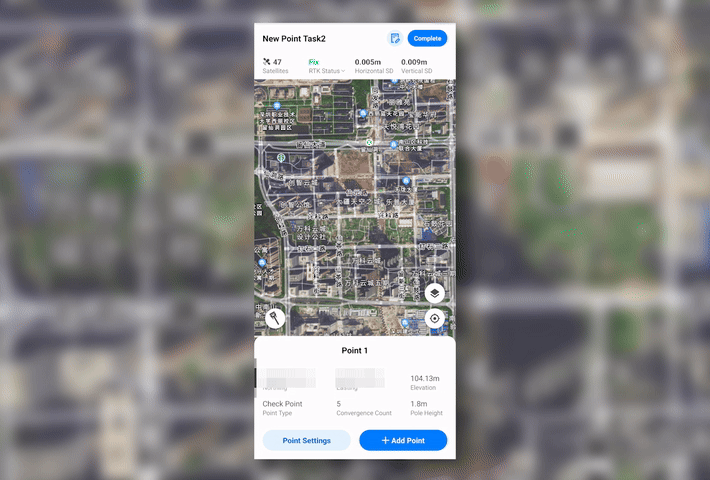

Suportă configurarea punctului de control al solului (GCP) și compensarea înclinării
Instalați noua aplicație DJI Enterprise pe un dispozitiv Android pentru a măsura coordonatele punctelor de control la sol fără instrumente terțe. Când este utilizată cu drone DJI care acceptă RTK, soluția DJI poate finaliza eficient un întreg flux de lucru de topografie de înaltă precizie.
D-RTK 3 are încorporată o unitate de măsură inerțială de înaltă precizie, permițând măsurarea punctului de control atunci când jalonul este ținut într-un unghi fără trepied sau asigurând că stația de bază este verticală, îmbunătățind semnificativ eficiența operațională în medii complexe de măsurare . -
Acceptă conversia coordonatelor de proiecție
Noua aplicație DJI Enterprise include o bază de date de coordonate de proiecție generală, permițând obținerea directă a coordonatelor plane.
Compatibil cu DJI Terra pentru procesarea eficientă a datelor
-
Import cu un singur clic, economisește timp și fără efort
Rezultatele măsurătorilor din rover pot fi exportate ca fișiere de puncte de control prin aplicația DJI Enterprise și importate în DJI Terra fără a fi nevoie de ajustări suplimentare de format. Cu algoritmi puternici, rezultate de înaltă precizie pot fi generate cu ușurință.
-
Suporta PPK local
D-RTK 3 acceptă înregistrarea observațiilor brute prin satelit. Când sunt importate în DJI Terra versiunea 4.4 sau mai recentă, împreună cu datele din Matrice 4E, calculele locale PPK pot fi efectuate cu un singur clic.
Specificații
Specificații
Manual de utilizare
Note
* Testat cu un model de producție D-RTK 3 Multifunctional Station într-un mediu închis în condiții favorabile cu un semnal wireless neobstrucționat. Rezultatele reale pot varia în funcție de mediu, utilizare și versiunea firmware-ului.
** Toate videoclipurile și fotografiile au fost filmate în strictă conformitate cu legile și reglementările locale. Demo-urile au fost filmate de la o distanță sigură și sunt folosite doar pentru referință. Vă rugăm să respectați legile și reglementările locale și să vă asigurați că ați obținut certificările relevante înainte de a zbura.
1. Măsurat într-un mediu în aer liber, deschis, fără interferențe și cu conformitatea FCC. Datele de mai sus arată cea mai îndepărtată rază de comunicare pentru zborurile dus, fără întoarcere. Acordați întotdeauna atenție mementourilor din aplicație în timpul zborului.
2. Această funcție nu este disponibilă în țările sau regiunile fără suport pentru frecvența de 5 GHz. Consultați legile și reglementările locale pentru mai multe informații.
3. Măsurat conform standardelor FCC. Distanța maximă de transmisie video conform standardelor SRRC este de 12 km, asigurându-se că nu există obstacole între stația releu și dronă, iar distanța dintre stația releu și telecomandă este mai mică de 1 km.
