Provocarea în inspecțiile podurilor feroviare
Inspectarea tradițională a podurilor feroviare implică riscuri semnificative: acces dificil, restricții de trafic și expunere ridicată a personalului. În acest proiect, echipa Skyline Drones a realizat primul full digital twin al unui pod feroviar din România, fără a opri circulația și fără a interveni fizic asupra structurii.
Obiectivul proiectului a fost clar: să obținem măsurători exacte ale elementelor structurale, să documentăm starea materialelor și să evaluăm interacțiunea cu vegetația din proximitate, fără a interveni fizic asupra podului.
Soluția tehnologică
Pentru a răspunde acestei provocări, echipa Skyline Drones a implementat o abordare complet digitală, combinând scanare LiDAR și imagini RGB realizate cu drone. Această metodă a permis măsurători exacte, vizualizare detaliată și integrarea completă a datelor într-un model tridimensional.
Execuția proiectului
-
Partea superioară a podului: Dronele echipate cu LiDAR au zburat deasupra structurii, urmând traiectorii prestabilite. Au fost colectate milioane de puncte 3D, reprezentând fiecare grindă și pilon cu precizie de centimetru. Imaginile RGB au adus detalii vizuale suplimentare: textura metalului, zonele cu vopsea exfoliată și urmele incipiente de coroziune. Împreună, aceste date au generat un Digital Twin complet, măsurabil și detaliat.
-

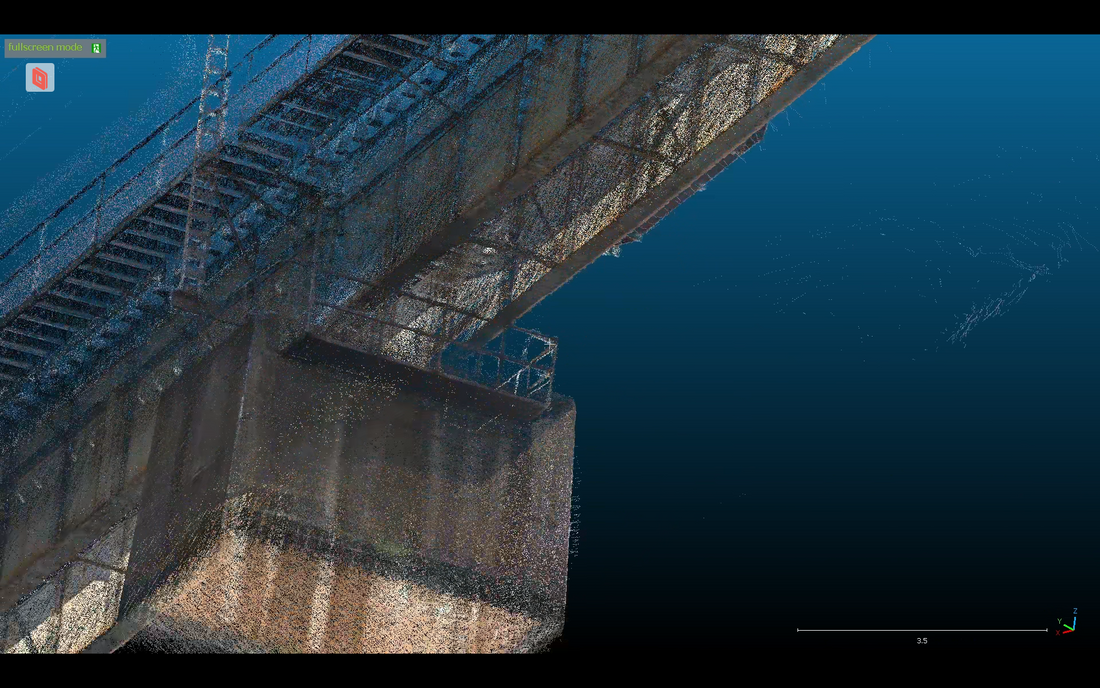

Partea inferioară a podului: Structura se extindea peste apă și accesul era dificil. Aici s-a folosit LiDAR portabil cu SLAM, completat cu fotografii RGB de înaltă rezoluție, pentru documentarea detaliată a tuturor elementelor submersibile și greu accesibile. Rezultatul a fost un model digital tridimensional, care oferă vizibilitate completă asupra structurii inferioare.
Rezultatele
Proiectul a produs primul Digital Twin 1:1 al unui pod feroviar din România, care integrează:
-
geometria completă a structurilor superioare și inferioare,
-
documentația vizuală a materialelor,
-
informații despre vegetația din proximitate,
-
posibilitatea comparării scanărilor succesive pentru monitorizare predictivă.
Un full digital twin este o replică digitală completă și dinamică a unui obiect fizic, sistem sau proces, care integrează toate datele, caracteristicile și comportamentele acestuia în timp real. Acest model digital poate simula, analiza și prezice performanța, întreținerea și evoluția sistemului, oferind o bază pentru decizii operaționale și strategice mai precise.
Acest model permite inginerilor să măsoare orice element structural fără contact fizic, să identifice degradări incipiente, să evalueze impactul vegetației asupra podului și să planifice intervenții corective sau mentenanță predictivă.
Avantaje și inovație
-
Inspecție total non-invazivă, fără oprirea traficului feroviar.
-
Precizie centimetrică și integrare vizuală a datelor.
-
Monitorizare predictivă și analiză continuă a stării podului.
Un full digital twin se construiește prin canare LiDAR și imagini RGB realizate cu drone. Această metodă a permis măsurători exacte, vizualizare detaliată și integrarea completă a datelor într-un model tridimensional.
Echipamente și expertiză La Orizont / Skyline Drones
Echipamentele folosite (UAV cu LiDAR, camere RGB și software de procesare) sunt disponibile prin La Orizont.
Echipa Skyline Drones a gestionat întregul proces: planificarea zborurilor, calibrarea senzorilor, colectarea și integrarea datelor într-un model digital validat, transformând datele complexe ale infrastructurii feroviare în informație clară, precisă și acționabilă.
Acest articol ilustrează a doua etapă a unui proiect complex de monitorizare a unui pod feroviar din România, prin realizarea unui Digital Twin complet folosind UAV, LiDAR și imagini RGB.
Prima parte a proiectului, care a vizat măsurători batimetrice ale pilonilor submersi poate fi consultată pe blogul nostru, oferind o imagine completă asupra modului în care tehnologiile digitale și batimetria profesională se combină pentru inspecții non-invazive și monitorizare predictivă a infrastructurii.
